Der skal et ventilationsanlæg i størrelse XL til at styre temperatur og luftudskiftning i den 200 meter lange slagtegang på Danish Crowns svineslagteri i Blans
Under den lange, varme sommer i 2018 truede det over 10 år gamle ventilationssystem hos Danish Crowns svineslagteri i Blans med at bukke under.
For at undgå problemer med at opretholde en rumtemperatur på cirka 18 grader, samt behov for større luftudskiftning, besluttede Danish Crown at udskifte de i alt fem ventilationsanlæg, der styrer indeklimaet på slagtegangen. Samtidig ønskede man at få mulighed for at overvåge og styre de fem anlæg centralt fra én enhed.
Industri-Automatik leverede automation og styring til det nye system, der giver lavere energiforbrug, højere kølekapacitet, maksimal oppetid og nemmere servicering.
120.000 m³ luft i timen
Anlæggene dækker en cirka 200 meter lang produktionslinje, der starter ved staldområdet, hvor grisene ankommer. Derfra sendes dyrene igennem den sorte slagtegang med svieovne, skoldning og skylning og videre til den rene slagtegang. Her udtages blandt andet indvolde, grisekroppene nedkøles og de sendes videre til opskæring.
Industri-Automatik fik sammen med virksomheden Elektriker Løsningen ansvaret for ”hjernen” (tavler, installation, software, scada-system) i det topmoderne anlæg, der har kapacitet til at flytte 120.000 kubikmeter luft i timen fordelt på hhv. sort og ren slagtegang.
I det gamle anlæg var styringerne opbygget af et styresystem, som var svært at tilgå og som gjorde service og vedligehold unødigt besværligt for slagteriets tekniske personale. I det nye anlæg har Industri-Automatik lagt alt op på en ny platform bestående af Siemens PLC-systemer og Profinet-kommunikation.
Én central processor-enhed håndterer nu styringen af alle fem anlæg under ét. Dermed kan de ansvarlige for den daglige drift tilgå hele ventilationssystemet fra én skærm og dermed altid være 100 procent opdateret på, hvordan de fem anlæg drifter.
Stort system
Man får indtryk af ventilationsanlæggets størrelse, når man tager et kig på det udstyr, der er placeret på slagteriets tag. Her står fem bokse, hver især cirka på størrelse med en industricontainer. Boksene er opdelt i sektioner, der rummer ventilatorer, køling, filtre, temperaturfølere, spjæld, luftmængdemålere og tavlerum.
Nogle af boksene trækker luft ind, renser og køler den og sender den ned i slagtegangen. Andre trækker luft ud af bygningen. Luften renses, inden den blæses ud i det fri og varmen fra den overføres til indblæsningsluften. De ventilationsrør, der går til og fra boksene, er så store, at man næsten kan stå oprejst i dem.
Masser af målere

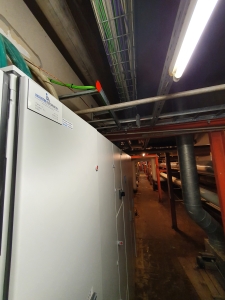

Det store system reguleres af temperatur-, fugtigheds- og flowmålere, placeret både i og udenfor bygningen. Sensorerne sender data til hovedtavlen, der sidder i den såkaldte ingeniør-gang, hvorfra al teknikken i slagteriet styres.
Data samles og præsenteres i Industri-Automatiks scada-system, der giver det tekniske personale mulighed for komplet procesovervågning, både på overordnet niveau og ned i detaljen.
Fordele
Industri-Automatiks automationsløsning giver Danish Crown en række fordele:
Anlæggets energieffektivitet er øget betydeligt. Ventilationssystemet er koblet op på et energimålesystem fra Kamstrup, og man kan løbende se det aktuelle energiforbrug, både i hvert af de fem anlæg og i det samlede system.
Anlægget har nu en kapacitet, der sikrer korrekt temperatur på slagtegangen, uanset vejrforholdene udenfor bygningen.
Drift og vedligehold er blevet nemmere og mindre tidskrævende. For eksempel anvender anlægget styringskomponenter, der kan udskiftes med dags varsel, hvis der skulle opstå en defekt. Dermed sikres maksimal oppetid – en vigtig faktor, set i lyset af hvad det koster at lukke en slagtegang på grund af tekniske problemer.
Personalet har nu adgang til samtlige systemer fra én enkelt skærm. Herfra kan de følge og trimme systemerne, så de altid fungerer optimalt.
Thomas Busk Rohde, projektleder Danish Crown:
– Vi har fået renoveret og opgraderet vores anlæg og med den nye styring og automatik er vi blevet bedre til at styre luftkonditioneringen på slagtegangen. Industri-Automatik fik ansvaret for automatikdelen inklusive elentreprisen og de har været gode til at arbejde selvstændigt og til at samarbejde med de andre leverandører, der har været involveret.
– Vi er meget tilfredse med det, Industri-Automatik har leveret. De har givet os god sparring og været gode til at pege på områder, der måske ikke var afklaret tilstrækkeligt i projektoplægget. Her foreslog de nogle ændringer, som samlet set gav en bedre løsning, end den vi havde skitseret.
