Digital Retrofit sparer energi og omkostninger
Et indkøbscenter i Berlin moderniserer sine ventilationssystemer – og får nu et klart overblik over sine energi- og driftsomkostninger takket være EC-teknologi fra ebm-papst og smart forbindelse med NEXAIRA.Fit.
Beliggende i hjertet af det livlige Pankow-distrikt tiltrækker Rathaus-Center tusindvis af besøgende hver dag. Med alt fra mode til teknologi og mad har indkøbscentret været et vigtigt detailcenter i det nordlige Berlin i næsten 30 år. Men som i mange bygninger fra 1990’erne var ventilationssystemerne forældede, ineffektive og tilbøjelige til fejl i nogle områder.
Efter endelig at have besluttet at modernisere ventilationen trin for trin, henvendte ejeren sig til Daume GmbH, Rathaus-Centers mangeårige tekniske serviceudbyder. Daume havde allerede gennemført en ombygning med fans fra ebm-papst på MediaMarkt Berlin-Wedding i 2018 – og var igen afhængig af ebm-papst til designet af de nye ventilatorer til Rathaus-Centeret.

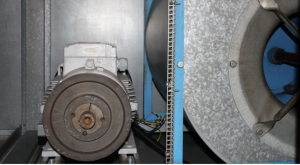

De gamle ventilatorer fungerede med kilerem-drev. Friktionstab og slid reducerede effektiviteten og øgede vedligeholdelsesomkostningerne. (Billede | Daume GmbH)
Gammel teknologi, højt forbrug
Ventilationssystemerne i Rathaus-Center stammer fra slutningen af 1990’erne. Mange af dem var stadig udstyret med kilerem-drevne, dobbelt-flow ventilatorer – en teknologi, der halter betydeligt bagefter nutidens standarder, hvad angår effektivitet og vedligeholdelse. I sådanne systemer overfører en kilerem motorens kraft til blæserhjulet via remskiver. Friktionstab og materialeslid reducerer effektiviteten og øger vedligeholdelsesomkostningerne sammenlignet med moderne, trinløst variable EC-motorer.
“Især brugte udsugningssystemerne maksimal energi,” rapporterer Marco Mittermüller, servicechef hos Daume. “Vi indså hurtigt, at udskiftning af de gamle ventilatorer gav betydelige besparelser.” Samtidig skulle den igangværende drift påvirkes så lidt som muligt. Udskiftning af de eksisterende blæsere var derfor den ideelle løsning.
”Det afgørende for kunden er at se, hvad modernisering virkelig tilbyder i konkrete
termer. Det skaber tillid til både teknologien og processen”.
MARCO MITTERMÜLLER, CHEF FOR SERVICE I DAUME
Mindre blæsere, større gennemslagskraft
Siden 2021 har Daumes installationsteam moderniseret i alt ni systemer med 61 RadiPac EC-ventilatorer af 2. og 3. generation. For at opnå optimal pålidelighed benyttede Daume FanGrid: I stedet for én stor ventilator kører flere EC-ventilatorer nu parallelt—i Rathaus-Centeret normalt fire til otte pr. FanGrid, afhængigt af systemets krav. Denne ordning sikrer væsentligt højere driftssikkerhed. Hvis én ventilator svigter, øger de andre automatisk deres hastighed, så luftstrømmen forbliver konstant. Dette overlap er en stor fordel, især under igangværende operationer ved Rathaus-Centeret, hvor en fejl straks ville være synlig.

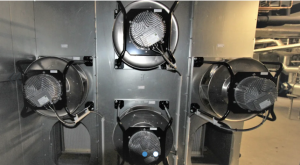

Takket være FanGrid, kan RadiPac ventilatorerne fungere ved optimal virkningsgrad og samtidig sikre et redundant ventilationssystem

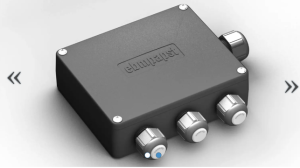

Intelligate gateway udgør basis for digital monitorering: Den opsamler drifts- og sensordata og gør dem tilgængelige centralt
“RadiPac-ventilatorerne, som fås i flere størrelser, var ideelt tilpasset Rathaus-Centers krav både hvad angår ydeevne og plads,” forklarer Jens Duchow, regionschef Berlin-Brandenburg hos ebm-papst. “De muliggør en energieffektiv løsning uden dyre ombygninger.”
Synlige besparelser takket være digital overvågning
Efter moderniseringen står mange operatører over for spørgsmålet: Hvor meget sparer vi egentlig? Og er der yderligere potentiale for at blive udnyttet? Svarene ligger i data. Derfor foreslog Jens Duchow digital overvågning af systemerne efter den fysiske eftermontering – med NEXAIRA.Fit, den digitale løsning fra ebm-papst, der er specielt designet til let eftermonteringer med 360° overvågning. Idéen var overbevisende: Mittermüller ønskede at demonstrere de besparelser, der var opnået med den nye ventilatorløsning, transparent og gennemsigtigt.
Alle ni moderniserede systemer blev derfor desuden udstyret med digital infrastruktur. RadiPac-blæserne leverer driftsdata såsom strømforbrug via det standard Modbus-interface. IntelliGate-gatewayen fra ebm-papst registrerer disse data som et centralt datainterface og behandler dem yderligere. Daume integrerede også luftkvalitetssensorer for temperatur, CO2 og VOC-indhold. Gatewayen indsamler også disse sensordata og sender dem derefter døgnet rundt i krypteret form til ebm-papst cloud-platformen.
Hvilke data kan NEXAIRA.FIT dashboard visualisere?
• Energibesparelser i kWh, euro og CO₂
• Driftstimer, hastigheder og temperaturer
• Varmemapping af energiforbrug
• Alarmer og systemstatus
Alle registrerede værdier danner grundlaget for automatiseret, behovsdrevet systemdrift. NEXAIRA.Fit viser alle vigtige oplysninger visuelt på et klart dashboard, som Daume og Rathaus-Center kan få adgang til. Softwaren muliggør også funktioner som automatisk ESG-rapportering, realtidsovervågning og proaktive vedligeholdelsesnotifikationer. For operatøren af Rathaus-Centeret betyder dette gennemsigtighed i realtid,omkostningskontrol og et klart grundlag for yderligere investeringer. “Det afgørende for kunden er at se, hvad Retrofit virkelig tilbyder konkret,” siger Mittermüller. “Og det skaber tillid til både teknologien og processen.”
130,41 tons
CO₂ sparet
270.514 kWh
Mindre energiforbrug
Ca. 570.000 DKK
i besparelser
46%
Samlede energibesparelser
Ved at kombinere RadiPac, Gateway, sensorteknologi og ebm-papst-Cloud drager Rathaus Center ikke kun fordel af lavere energiforbrug, men også af større driftspålidelighed og verificerbare besparelser: Siden eftermonteringen i 2021 er der sparet 130,41 tons CO2 og omkring 570.000 DKK i omkostninger inden 2025. Det svarer til en energibesparelse på 46 procent! Tilbagebetalingstiden for de systemer, der hidtil er konverteret, er mindre end tre år – et resultat, der har overbevist operatøren om at budgettere for yderligere moderniseringer hvert år.
